软包锂电池极耳连接方法-智键科技

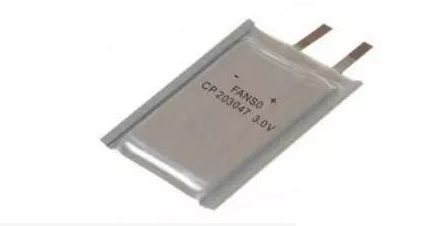

软包锂电池是液态锂离子电池套上一层聚合物外壳。在结构上采用铝塑膜包装，在发生安全隐患的情况下软包电池最多只会鼓气裂开。

　　极耳，是锂离子聚合物电池产品的一种原材料。例如我们生活中用到的手机电池，蓝牙电池，笔记本电池等都需要用到极耳。电池是分正负极的，极耳就是从电芯中将正负极引出来的金属导电体，通俗的说电池正负两极的耳朵是在进行充放电时的接触点。这个接触点并不是我们看到的电池外表的那个铜片，而是电池内部的一种连接。极耳分为三种材料，电池的正极使用铝(Al)材料，负极使用镍(Ni)材料，负极也有铜镀镍(Ni-Cu)材料，它们都是由胶片和金属带两部分复合而成

胶片是极耳上绝缘的部分，它的作用是电池封装时防止金属带与铝塑膜之间发生短路，并且封装时通过加热（140℃左右）与铝塑膜热熔密封粘合在一起防止漏液。

更准确地说，“极耳”是一个“连接、导电、密封件”。“连接”是指电池内外连接，极耳胶与铝塑膜的连接;“导电”是指通过极耳将电引出来及产生回路；“密封”是指胶条与金属带之间的密封和胶条与铝塑膜之间的密封。

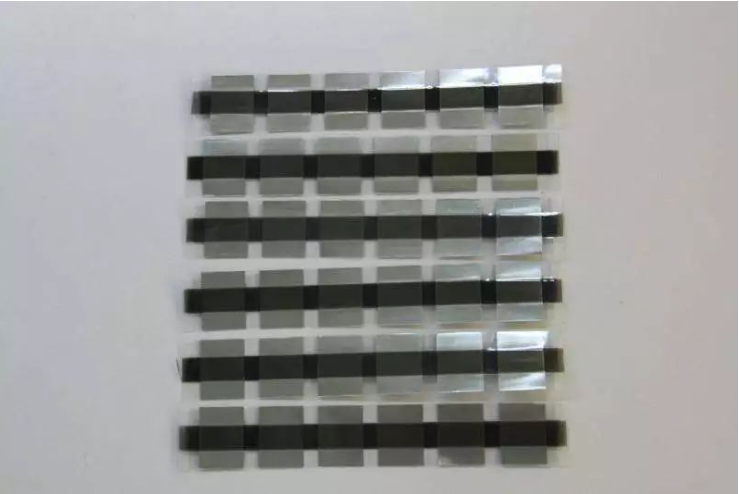

一个极耳是由两片胶片把金属带夹在中间的。目前市场使用的胶片有黑胶、白胶和单层胶三种。常用的黑胶片是三层结构的：黑色素，熔点66℃；PE，熔点105℃；PP，熔点137℃。极耳的成品包装分为盘式（整条金属带通过设备加上胶片后整条的卷绕成盘）和板式（金属带加上胶片后裁切成单个的，然后成排摆放用两片薄透明塑料片夹在中间）。

锂电池极耳连接方法

　　1.钻孔攻丝后上螺丝。

　　优点：机械连接强度高，牢固可靠，费用低。

　　缺点：由于厚度未知，存在一定风险。

　　2.钻孔攻丝后用普通焊锡焊接铜丝，用铝块试验，步骤：打孔功丝用锡焊丝把空塞满中间别忘了塞铜丝铜丝1.0的烙铁化锡老虎钳拉不下来铜丝为保险起见一个极柱最好两到三个空然后上紫铜带相当牢固。

　　优点：设备简单，容易操作，费用低。

　　缺点：焊接是否牢固有待检验。

　　3.使用M51焊丝（低温焊丝）直接焊接，焊接材料：M51+M51-F，低温铜铝焊接。M51是WEWELDING-M51的简称，也叫万能51，是美国R&D工业公司出厂的牌号，它是一种含有特殊稀有元素的低温铜铝焊丝，2010年由威欧丁（天津）焊接技术有限公司引进中国大陆主要用于在低温下解决几乎所有白色金属的显著能力，白色金属包括锌（几乎不能焊接）、铜铅合金、锡铅合金、铝和铅等。M51还可将上述任何一种金属与铜、黄铜、钢、不锈钢或青铜等其他任何金属焊合。马云家上搜索，价格有点小贵，直径1.3毫米3米长的M51就要25元，M51-F助焊剂一小瓶就要50元。

　　优点：介绍上说设备简单、焊接牢固

　　缺点：费用偏高，是否牢固有待检验

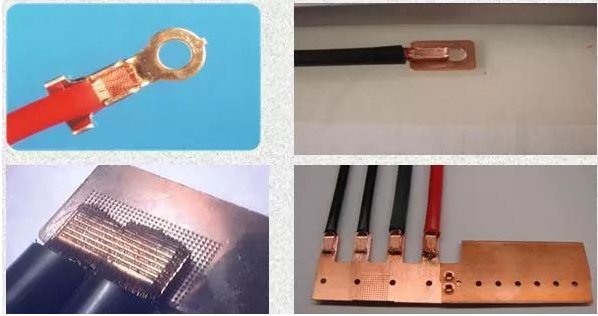

4.超声波焊接

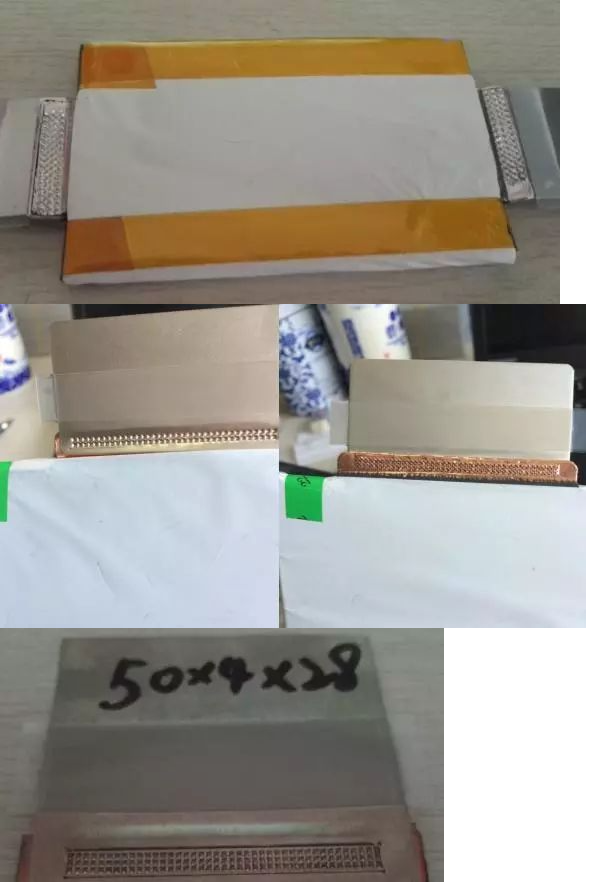

软包装锂离子动力电池极耳焊接结构技术方案是在正、负极耳焊接时，直接将极耳金属片与电池集流体通过超声焊接机以直焊的方式焊接。

锂离子电池的电芯在制作过程中，电芯由多层电芯极片叠加而成，每层电芯箔片伸出一层极耳箔片，在电芯箔片对齐后极耳箔片也贴合并对齐在一起，需要将电芯箔片焊接在一起形成电芯，并把极耳箔片焊接在一起形成极耳，由于极耳箔片很薄，仅有0.01mm左右，因此传统一般通过超声波焊接，焊接时在叠加后的极耳箔片的下部垫上底模作为支撑，将超声波焊接装置的焊头压在叠加后的极耳箔片上并通过焊头给极耳箔片施加一定的压力，然后开动超声波焊接装置，焊头直接输出超声波，在高频振动下实现相邻极耳箔片上原子的共振，从而将极耳箔片结合在一起。

锂电池超声波极片极耳焊接机
